خرابیهای تجهیزات اغلب به کیفیت نامناسب روغن یا آلودگی روغن نسبت داده میشوند، اما واقعیت معمولاً به این سادگی نیست. اگر روغن در سیستم وجود داشته باشد، اما همچنان یاتاقان دچار خرابی شود، چه اتفاقی رخ داده است؟
در یک ایستگاه صادرات نفت خام، یک الکتروموتور بحرانی با توان 720 کیلووات بهطور ناگهانی دچار گیرپاژ یاتاقان (Bearing Seizure) شد. پیش از وقوع خرابی، تنها نشانههای مشاهدهشده شامل صدای غیرعادی و انتشار دود از محفظه یاتاقان بود.
در بررسیهای اولیه، خرابی رینگ روغن (Oil Ring) بهعنوان عامل اصلی مطرح شد؛ اما تحلیلهای عمیقتر نشان داد که مکانیزم خرابی بسیار پیچیدهتر بوده است.
این حادثه ناشی از یک نقص منفرد نبود، بلکه حاصل ترکیبی از چندین عامل متقابل بود که مهمترین آنها عبارت بودند از:
- ناپایداری عملکرد رینگ روغن؛
- کنترل ضعیف آلودگی روغن؛
- تشکیل لجن (Sludge Formation)؛
- و تخریب وضعیت شیمیایی و فیزیکی روانکار.
این مطالعه موردی یک واقعیت مهم اما اغلب نادیدهگرفتهشده را نشان میدهد:
خرابیهای روانکاری به ندرت ناشی از یک عامل منفرد هستند؛ بلکه معمولاً نتیجه ضعفهای سیستمی هستند که همزمان بر عملکرد تجهیز اثر میگذارند.

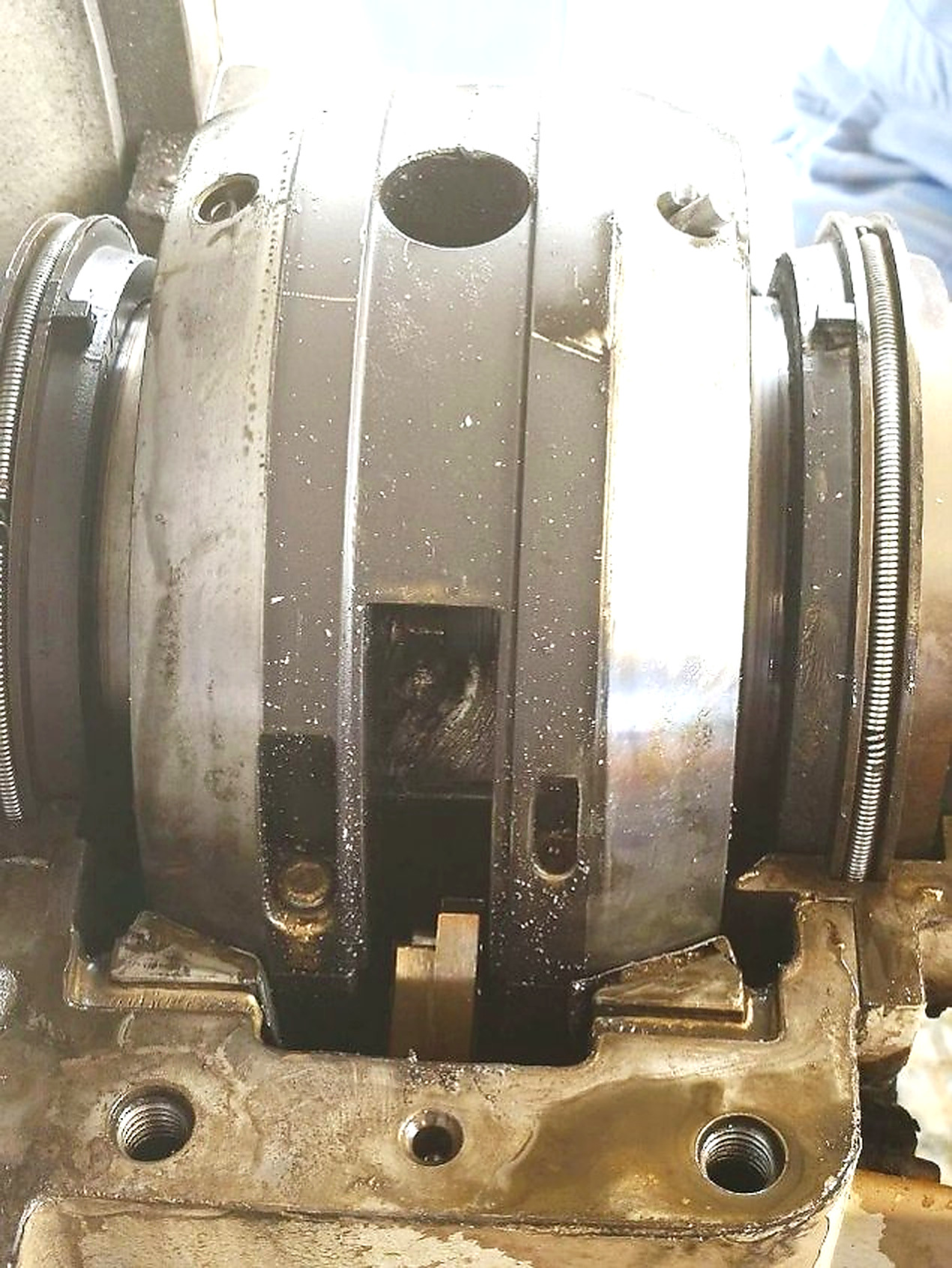

شکستن رینگ روغن
مشخصات تجهیز
خرابی در یک الکتروموتور القایی با مشخصات زیر رخ داد:
- توان: 720 kW
- ولتاژ: 6.6 kV
- سرعت دوران: 2980 rpm
- کاربرد: محرک پمپ صادرات نفت خام
- محل نصب: سایت نفتی دورافتاده
این موتور مجهز به یاتاقانهای ژورنال با سیستم روانکاری توسط رینگ روغن (Oil Ring Lubrication) بود.
در این نوع سیستم:
یک رینگ آزاد که روی محور قرار دارد، با چرخش خود روغن را از مخزن روغن بالا آورده و به سطح یاتاقان منتقل میکند.
اگرچه این سیستم طراحی سادهای دارد، اما عملکرد صحیح آن بهشدت وابسته به شرایط مناسب بهرهبرداری است، از جمله:
- کیفیت روغن؛
- سطح صحیح روغن؛
- پاکیزگی روغن؛
- وضعیت مکانیکی رینگ؛
- و شرایط کاری پایدار.
شرح حادثه
در هنگام کار تجهیز، اپراتور سایت ابتدا متوجه:
- صدای غیرعادی؛
- و سپس خروج دود از محفظه یاتاقان سمت محرک
شد. برای جلوگیری از گسترش آسیب، پمپ بلافاصله خاموش شد.
نتایج بازرسی
بازرسی تجهیز موارد زیر را نشان داد:
- گیرپاژ یاتاقان سمت محرک؛
- ایجاد شیارهای شدید روی ژورنال و انتقال فلز؛
- وجود رسوبات لجن و روغن تخریبشده؛
- شکستگی رینگ روغن؛
- آسیبدیدگی پین موقعیتدهنده.
نکته مهم این بود که:
حدود شش ماه قبل، خرابی مشابهی در یک پمپ دیگر رخ داده بود.
این موضوع نشان میداد که مشکل یک حادثه تصادفی نیست، بلکه نشاندهنده یک مشکل تکرارشونده در قابلیت اطمینان سیستم روانکاری است.
شواهد فیزیکی موجود اطلاعات ارزشمندی درباره روند واقعی خرابی ارائه میکنند.

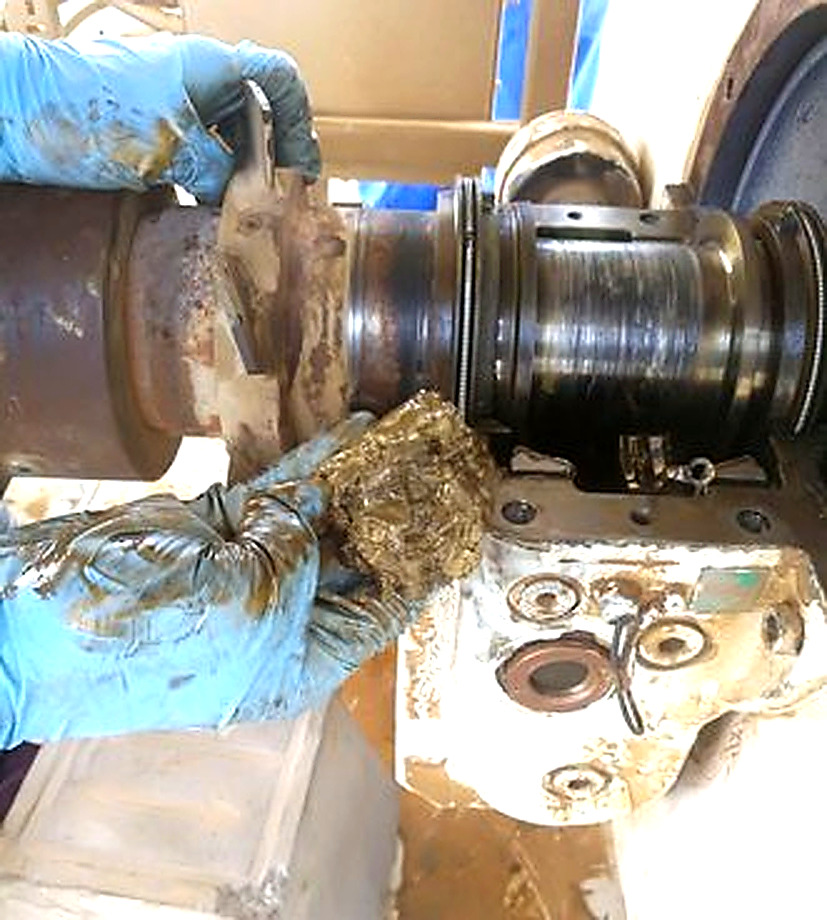

لجن در قسمت روانکاری
خرابی رینگ روغن (Oil Ring Failure)
رینگ روغن پس از باز کردن به دو قسمت شکسته شده بود.
علائم مشاهدهشده شامل:
- سایش غیر یکنواخت؛
- آثار تنش حرارتی؛
- و شکست ناشی از خستگی بود.
این وضعیت نشاندهنده موارد زیر است:
از دست رفتن چرخش پایدار رینگ
رینگ روغن دیگر بهصورت یکنواخت نمیچرخیده و دچار حرکت ناپایدار شده است.
افزایش اصطکاک ناشی از لجن و روغن تخریبشده
وجود رسوبات و تغییر خواص روغن باعث افزایش مقاومت حرکتی رینگ شده است.
ایجاد شکست تدریجی ناشی از خستگی
بارهای متناوب ایجادشده در اثر حرکت ناپایدار، در نهایت باعث شکست رینگ شدهاند.
آسیب پین موقعیتدهنده
پین موقعیتدهنده وظیفه حفظ همراستایی محوری رینگ روغن را دارد.
در این حادثه، این پین نیز آسیب دیده بود.
این مشاهده بسیار مهم است زیرا: خرابی پین نشان میدهد که رینگ روغن صرفاً دچار سایش معمولی نشده، بلکه تحت شرایط ناپایدار دینامیکی کار کرده است.
نشانههای کلاسیک ناپایداری رینگ روغن
ناپایداری رینگ معمولاً با علائم زیر همراه است:
- حرکت نوسانی یا خارج از مرکز؛
- گیرکردن و لغزش متناوب؛
- ایجاد نیروهای دینامیکی غیرعادی؛
- افزایش بار روی پین موقعیتدهنده؛
- ایجاد تنشهای متناوب.
مکانیزم خرابی: یک شکست چندعاملی سیستم روانکاری
این حادثه یک خرابی ساده قطعه نبود بلکه یک شکست سیستماتیک روانکاری بود که از تعامل چند عامل ایجاد شد.
1- آلودگی و تشکیل لجن
سایت فاقد اقدامات مؤثر کنترل آلودگی روغن بود.
مشکلات مشاهدهشده شامل:
- ذخیرهسازی نامناسب روغن؛
- حمل و انتقال غیر اصولی؛
- ورود گردوغبار محیط؛
- نفوذ رطوبت؛
- کاهش کیفیت روغن.
این شرایط باعث:
- افزایش سرعت تخریب روغن؛
- تشکیل محصولات اکسیداسیون؛
- ایجاد لجن داخل محفظه یاتاقان شد.
لجن ایجادشده رفتار فیزیکی روغن را تغییر داده و مستقیماً عملکرد سیستم روانکاری را تحت تأثیر قرار داد.
2- لغزش رینگ روغن
عملکرد رینگ روغن وابسته به اصطکاک بین رینگ و محور است.
در شرایط روغن سالم، این اصطکاک باعث چرخش پایدار رینگ میشود.
اما روغن تخریبشده باعث:
- افزایش چسبندگی روغن؛
- تغییر گرانروی؛
- کاهش تماس مؤثر رینگ و محور شد.
در نتیجه رینگ به جای چرخش صحیح، شروع به لغزش کرد.
پیامدهای آن:
- کاهش توانایی برداشت روغن؛
- کاهش انتقال روغن به سطح یاتاقان؛
- کاهش ضخامت فیلم روغن؛
- فروپاشی تدریجی روانکاری هیدرودینامیکی.
3- ناپایداری مکانیکی پیشرونده
با بدتر شدن شرایط روانکاری، زنجیرهای از خرابیهای مکانیکی رخ داد:
- رینگ روغن ناپایدار شد و شروع به نوسان کرد.
- پین موقعیتدهنده تحت بار اضافی قرار گرفت.
- همراستایی رینگ کاهش یافت.
- تمرکز تنش ایجاد شد.
- بارگذاری چرخهای باعث شکست خستگی رینگ شد.
4- خرابی نهایی
با قطع مؤثر جریان روغن:
- دمای یاتاقان به سرعت افزایش یافت؛
- تماس فلز با فلز ایجاد شد؛
- سطح ژورنال و یاتاقان بهشدت آسیب دید؛
- در نهایت یاتاقان گیرپاژ کرد.
تأثیر این خرابی تنها محدود به تعمیرات نبود.
خلاصه اثرات:
هزینه تعمیرات:
حدود 20,000 دلار آمریکا
کاهش تولید:
حدود 185 مترمکعب در روز
ریسک ایمنی فرآیند:
بالا
این حادثه بهعنوان یک شبهحادثه طبقهبندی شد.
زیرا افزایش بیش از حد دمای یاتاقان در محیطهای حاوی هیدروکربن میتواند پیامدهایی بسیار فراتر از خرابی مکانیکی داشته باشد.
نکته کلیدی: روانکاری یک سیستم است
روانکاری دقیق به عملکرد صحیح سه عامل وابسته است:
1- روانکار سالم
روغن باید:
- کیفیت مناسب داشته باشد؛
- صحیح ذخیره شود؛
- بهدرستی منتقل شود؛
- عاری از آلودگی باشد.
2- مکانیزم انتقال مطمئن روغن
اجزایی مانند:
- رینگ روغن؛
- پین موقعیتدهنده؛
- سیستم گردش روغن
باید عملکرد صحیح داشته باشند تا روغن به سطح یاتاقان برسد.
3- محیط کنترلشده از نظر آلودگی
شامل:
- ذخیرهسازی مناسب؛
- انتقال تمیز روغن؛
- فیلتراسیون مناسب؛
- جلوگیری از ورود آلایندهها.
اقدامات پیشگیرانه
کنترل وضعیت رینگ روغن
- بررسی چرخش آزاد رینگ؛
- کنترل سایش و تغییر شکل؛
- تعویض پیشگیرانه رینگهای فرسوده؛
- تنظیم سطح صحیح روغن.
کنترل آلودگی
- استفاده از مخازن بسته برای ذخیره روغن؛
- استفاده از ظروف انتقال تمیز و اختصاصی؛
- نصب رطوبتگیرهای مناسب؛
- تعیین اهداف پاکیزگی روغن.
پایش وضعیت روغن
انجام دورهای:
- آنالیز روغن؛
- پایش تخریب روغن؛
- کنترل آلودگی؛
- بررسی روند تغییر پارامترها.
استراتژی نگهداری تعمیرات
- اضافه کردن بازرسی رینگ روغن به برنامه تعمیرات سالانه؛
- بررسی تمامی تجهیزات مشابه سایت.
بهبود طراحی
در کاربردهای بحرانی که رینگ روغن مستعد ناپایداری است، میتوان استفاده از:
- دیسکهای پاشش روغن؛
- یا سیستم روانکاری اجباری را بررسی کرد.
نتیجهگیری
این حادثه یادآور یک اصل بسیار مهم در مهندسی روانکاری است:
روانکاری فقط وجود روغن نیست؛ بلکه توانایی رساندن مداوم و صحیح روغن به محل مورد نیاز است.
یک رینگ روغن کوچک، در محیطی آلوده و بدون کنترل مناسب، دچار ناپایداری شد و در نهایت موجب خرابی بزرگ تجهیز گردید.
رینگ شکسته و پین آسیبدیده تنها آخرین شواهد یک سیستم روانکاری بودند که مدتها قبل دچار مشکل شده بود.
در تجهیزات با ارزش بالا، روانکاری باید بهعنوان یک فرآیند مهندسیشده و کنترلشده مدیریت شود، نه یک فعالیت روتین نگهداری.
اطلاعات این مقاله برگرفته از این منبع میباشد.
